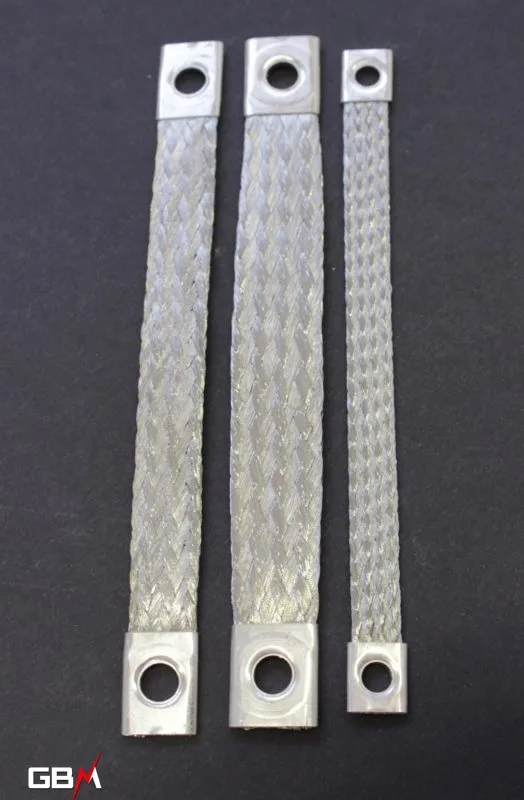

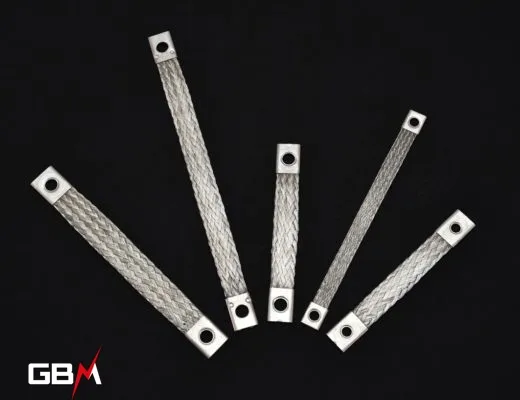

Ground braid
Braids in 0.15 and 0.20mm tinned copper wires. Contact pads made with tinned copper tubes.
Reference | Size (mm²) | Wire (mm) | A (mm) | B (mm) | E (mm) | Center distance (mm) | ØD (mm) |
|---|---|---|---|---|---|---|---|
| TMPE6100-6,5 | 6 | 20/100 | 15 | 13 | 2,40 | 100 | 6,5 |
| TMPE6150-6,5 | 6 | 20/100 | 15 | 13 | 2,40 | 150 | 6,5 |
| TMPE10100-6,5 | 10 | 15/100 | 15 | 13 | 2,40 | 100 | 6,5 |
| TMPE10150-6,5 | 10 | 15/100 | 15 | 13 | 2,40 | 150 | 6,5 |
| TMPE10150-8,5 | 10 | 15/100 | 15 | 13 | 2,40 | 150 | 8,5 |
| TMPE10200-6,5 | 10 | 15/100 | 15 | 13 | 2,40 | 200 | 6,5 |
| TMPE10250-6,5 | 10 | 15/100 | 15 | 13 | 2,40 | 250 | 6,5 |
| TMPE10300-6,5 | 10 | 15/100 | 15 | 13 | 2,40 | 300 | 6,5 |
| TMPE16100-6,5 | 16 | 15/100 | 22 | 17 | 2,50 | 100 | 6,5 |
| TMPE16100-8,5 | 16 | 15/100 | 22 | 17 | 2,50 | 150 | 8,5 |
| TMPE16150-8,5 | 16 | 15/100 | 22 | 17 | 2,50 | 150 | 8,5 |
| TMPE16200-6,5 | 16 | 15/100 | 22 | 17 | 2,50 | 200 | 6,5 |
| TMPE16200-8,5 | 16 | 15/100 | 22 | 17 | 2,50 | 200 | 8,5 |
| TMPE16250-8,5 | 16 | 15/100 | 22 | 17 | 2,50 | 250 | 8,5 |
| TMPE16300-8,5 | 16 | 15/100 | 22 | 17 | 2,50 | 300 | 8,5 |
| TMPE16350-8,5 | 16 | 15/100 | 22 | 17 | 2,50 | 350 | 8,5 |
| TMPE16400-6,5 | 16 | 15/100 | 22 | 17 | 2,50 | 400 | 6,5 |
| TMPE25150-8,5 | 25 | 20/100 | 22 | 20 | 3 | 150 | 8,5 |
| TMPE25200-8,5 | 25 | 20/100 | 22 | 20 | 3 | 200 | 8,5 |
| TMPE25250-8,5 | 25 | 20/100 | 22 | 20 | 3 | 250 | 8,5 |
| TMPE25300-8,5 | 25 | 20/100 | 22 | 20 | 3 | 300 | 8,5 |
| TMPE35150-8,5 | 35 | 20/100 | 25 | 23,5 | 4,0 | 150 | 8,5 |
| TMPE35200-8,5 | 35 | 20/100 | 25 | 23,5 | 4,0 | 200 | 8,5 |
| TMPE35250-8,5 | 35 | 20/100 | 25 | 23,5 | 4,0 | 250 | 8,5 |
| TMPE50200-10,5 | 50 | 20/100 | 25 | 24 | 5,0 | 200 | 10,5 |
| TMPE50250-10,5 | 50 | 20/100 | 25 | 24 | 5,0 | 250 | 10,5 |
| TMPE75300-12,5 | 75 | 20/100 | 30 | 30 | 6,2 | 300 | 12,5 |
| TMPE75500-12,5 | 75 | 20/100 | 30 | 30 | 6,2 | 500 | 12,5 |
